一、工作原理

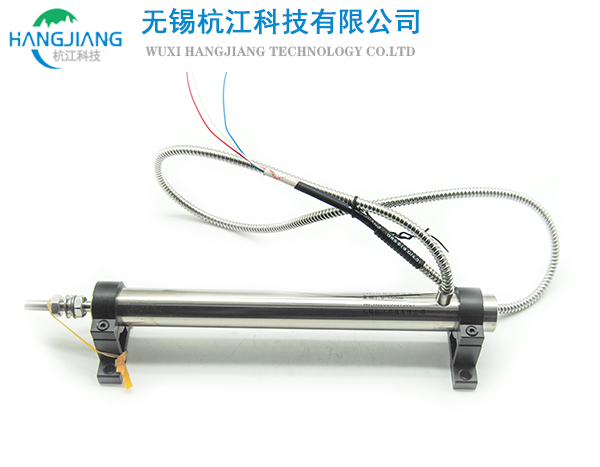

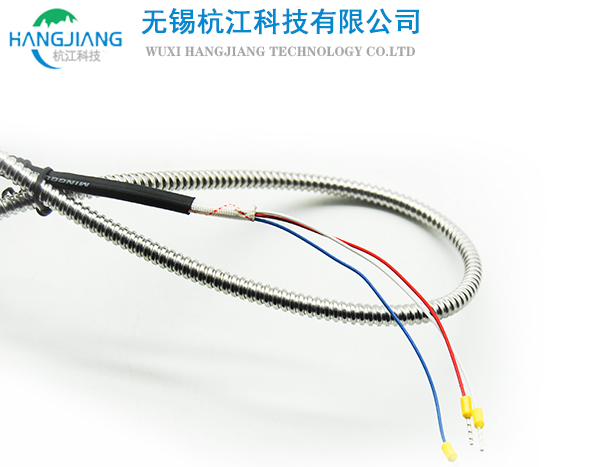

T D系列 L VDT位移傳感器工作原理,是鐵芯可移動的變壓器. 傳感器由3組線圈組成:初級線圈1組,引出線為棕、黃;次級線圈2組,,一組引出線為黑、綠,另一組引出線為藍、紅。稱差動變壓器式位移傳感器。把綠線跟藍線連接作為差動輸出。

二、技術參數 AC型

1、線性量程:±10~±500mm

2、精度誤差: 0.5%、0.25%

3、靈敏度: 2.8~230mV/V/mm

4、初級激勵電壓: 5Vrms  (1~5Vrms)

5、激勵頻率: 1KHZ  (400Hz~10KHZ)

6、動態頻率:200Hz(3db)

7、零位電壓:小于滿刻度輸出的0.5%

8、靈敏度漂移: 0. 01%/℃FS0

9、工作溫度: -55℃~+150℃    (特殊規格可達0~+280℃)

10、負載阻抗:與傳感器相接的負載要大于20KΩ

三、TD系列LVTD位移傳感器使用安裝注意事項

1、本場傳感器在出場前都已標定，在傳感器芯桿上刻有3條線，中間是機械安裝零點，左右兩條刻線為±行程。

2、位移傳感器安裝與方向無關，可垂直或水平放置，傳感器不要與導磁體金屬接近，一般情況有20mm以上的距離就可以了，不要與強磁場和強電流接近，也不要將傳感器局部放置在閉合的導體內。

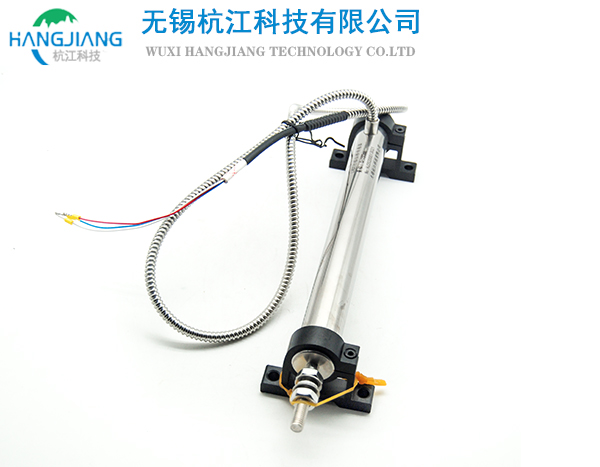

3、固定傳感器的支架本場提供，一般裝在傳感器上，如不需用本廠傳感器支架，自制傳感器支架適合用非金屬材料。

4、鐵芯運動要求直線方向運動，運動自如，鐵芯碰內壁，并不影響精度。

5、AC型LVTD必須陪變送器才能使用，可用本廠產品，自制變送器要做到以下幾點：

（1）、激勵電源穩定度要優于傳感器誤差的1/4，穩定電源波形可以是正玄波，也可以是方波，對于高精度LVTD用正玄波。

（2）、激勵電壓頻率最好取1KHz。

（3）、檢測電路可用雙運放組成的線性整流電路或同步解調線路。

（4）、與傳感器相接的負載要大于20KΩ。
